Essais d’arrachement
Garantir l’ancrage et la résistance des éléments en interaction avec le sol
Les essais d’arrachement, également appelés tests pull-out, sont des essais mécaniques réalisés in situ pour vérifier la résistance à l’extraction d’un élément ancré ou enfoui dans le sol. Utilisés dans de nombreux domaines (ouvrages géotechniques, fondations, structures photovoltaïques, ancrages de haubanage, etc.), ces tests permettent d’évaluer la tenue réelle d’un système soumis à des efforts verticaux ou obliques. Chez Fondatec, nous mettons en œuvre ces essais avec précision, selon les normes en vigueur, pour garantir la fiabilité et la sécurité des installations.
Que ce soit pour valider un choix technique, vérifier une pose, ou dimensionner un système d’ancrage avant travaux, les essais d’arrachement constituent un outil d’aide à la décision incontournable. Ils s’intègrent aussi bien dans les phases de conception que dans les contrôles qualité en fin de chantier.
Essais d’arrachement
En quoi consistent-ils ?

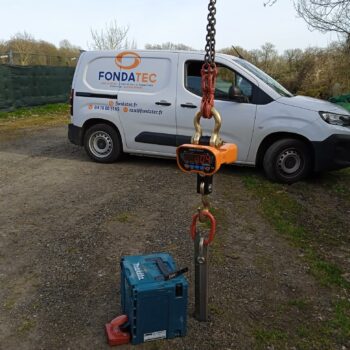

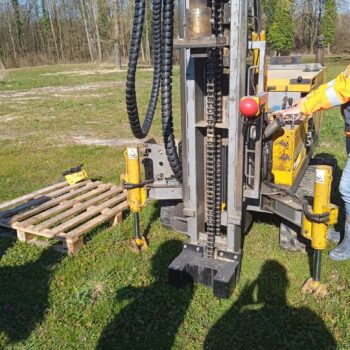

Un essai d’arrachement consiste à appliquer une force croissante (ou maintenue) sur un élément ancré dans le sol — généralement une tige, un pieu, un ancrage métallique, ou un support de structure — jusqu’à observer son comportement : déplacement, glissement, rupture ou décollement.
L’objectif est d’évaluer :
- La résistance maximale à l’arrachement (kN)
- Le comportement du sol autour de l’élément testé (adhérence, frottement, cohésion)
- Le déplacement admissible avant rupture ou dépassement des seuils d’usage
Cette approche permet de valider les hypothèses de calcul, de confirmer un ancrage existant ou de comparer différents types de fixation.
Domaine d'application
Des tests pull-out
Les essais d’arrachement sont utilisés dans de nombreuses situations pratiques :
- Fondations photovoltaïques : vérification des pieux battus ou vissés pour structures solaires au sol
- Ancrages de sécurité : systèmes anti-chute, points d’ancrage sur toiture, garde-corps
- Constructions temporaires : échafaudages, clôtures, tribunes démontables
- Stabilisation de talus : clous, boulons d’ancrage, barres de traction
- Structures haubanées : mâts d’éclairage, pylônes, lignes électriques
- Contrôle qualité des fondations profondes : micropieux, tirants actifs/passifs
Chez Fondatec, nous adaptons nos protocoles à chaque contexte, en concertation avec le maître d’ouvrage ou le bureau de contrôle.
Méthodologie
D'un essai d'arrachement par Fondatec
Un essai pull-out suit une procédure rigoureuse, encadrée par les normes françaises et européennes (NF EN ISO 22477, Eurocode 7, DTU…).
1. Préparation du site
- Identification des points de test
- Vérification de la mise en œuvre de l’élément testé
- Mise en place d’un cadre de réaction (plaque de réaction, contrepoids ou système ancré)
2. Instrumentation
- Vérin hydraulique (capacité selon le test)

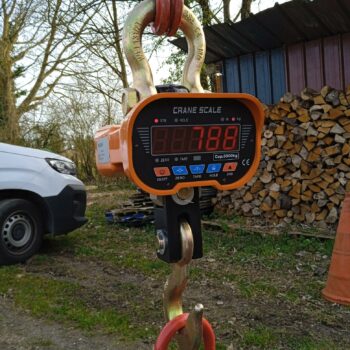

- Capteur de charge (cellule de force)
- Capteur de déplacement ou règle de mesure
- Enregistreur de données (automatique ou manuel)
3. Application de la charge
- Par palier progressif ou chargement continu
- Suivi du déplacement pour chaque palier
- Détection du seuil de rupture, du fluage ou du déplacement limite
4. Analyse et interprétation
- Courbes charge / déplacement
- Résistance ultime obtenue
- Comparaison avec les critères de dimensionnement ou les valeurs projetées
Tous les résultats sont intégrés dans un rapport technique détaillé, accompagné de recommandations éventuelles sur le dimensionnement ou la reprise des ancrages.
Pourquoi ?
Réaliser un test d'arrachement
Les essais d’arrachement présentent plusieurs intérêts concrets :
- Vérification in situ des hypothèses de calcul : en conditions réelles, sur le sol spécifique du site
- Validation de prototypes ou nouveaux systèmes d’ancrage
- Réduction des marges d’incertitude dans les projets
- Optimisation du dimensionnement des ancrages (gain de temps, d’argent, de matière)
- Respect des exigences des bureaux de contrôle, assureurs ou maîtres d’ouvrage
Ils sont particulièrement utiles dans les projets où la stabilité des éléments fixés est cruciale pour la sécurité des usagers ou la durabilité des ouvrages.
Les garanties Fondatec pour vos tests d’arrachement :
- Intervention rapide sur site partout en France
- Matériel étalonné et adapté à tout type de sollicitation (traction verticale, oblique, glissement)
- Équipe spécialisée dans la mesure, l’instrumentation et l’analyse géotechnique
- Rapport d’essai complet, avec interprétation claire et recommandations techniques
Accompagnement de vos équipes, que ce soit en phase chantier ou conception
FAQ
Essais d’arrachement (pull-out tests)
C’est un test mécanique visant à mesurer la résistance d’un ancrage ou d’un élément enfoui dans le sol à une force d’extraction.
Lorsque la stabilité de l’élément testé est cruciale : fondations photovoltaïques, dispositifs de sécurité, ouvrages soumis au vent ou aux vibrations.
Le test d’arrachement sollicite un élément ancré, alors que le pressiomètre mesure la résistance du sol sans ancrage.
Sur tous types de sols : argiles, sables, graves, roches meubles, remblais, etc.
Grâce à un vérin hydraulique relié à un capteur de force qui applique une traction contrôlée sur l’élément.
Non, Fondatec s’adapte à chaque site grâce à du matériel mobile et autonome.
En général, entre 1h et 2h par point testé, selon la méthode et la réponse du sol.
Oui, les résultats bruts sont obtenus sur place, puis analysés et restitués sous forme de rapport.
Oui, les tests s’intègrent facilement dans une phase de travaux ou de vérification finale.
Non. Il peut provoquer une déformation localisée de l’interface sol/élément, mais il est généralement non destructif pour les structures.
Pieux, vis de fondation, tiges métalliques, clous de talus, ancrages de sécurité, fixations structurelles, etc.
En fonction de la réglementation, des exigences du bureau de contrôle ou si vous êtes en présence d’un sol peu connu ou instable.
Il varie selon le nombre de points, le type d’ancrage et la complexité du site. Un devis est établi sur demande.
Oui, des adaptations du cadre de réaction permettent de tester l’ancrage sous plusieurs angles.
Il suffit de nous contacter via notre formulaire ou par téléphone, nos équipes vous guideront dans la mise en place.
